• HR injection bolts :

We can manufacture, at your request, the HR injection bolts.

•  HR bolts NF CE :

Pretensioned highstrength bolts for prestressed connection are hot or cold forged according to diameters and lenghts.

All our bolts get a heat-treatment to obtain the required mechanical caracteristics according to EN ISO 14399-1 to 6 standards.

Hot forging for diameters 20-30 mm.

The rough parts of bolts are hot-manufactured and forged on a screw press. Then they are taken to a duplicating lathe so that they will be accurately  rated by rolling.

Cold forging for diameters 12 to 18 mm

On machine Boltmaker (National Machinery) : from phosphate soaped coils of steel wire, the machine shears, forges the head and makes the thread.

Thread torque

The final torque C is determined as follows :

F_p,C = required pretension 0,7 x f_ub x A_s, (kNm)
K_m = k – factor
d = nominal diameter of the bolt (mm)

Property class 8.8 and 10.9 without coating or hot dip galvanized

ø 12	ø 14	ø 16	ø 18	ø 20	ø 22	ø 24	ø 27	ø 30
12 x 40	14 x 40	16 x 40
12 x 50	14 x 50	16 x 50	18 x 50	20 x 50
12 x 60	14 x 60	16 x 60	18 x 60	20 x 60	22 x 60	24 x 60
12 x 70	14 x 70	16 x 70	18 x 70	20 x 70	22 x 70	24 x 70	27 x 70	30 x 70
12 x 80	14 x 80	16 x 80	18 x 80	20 x 80	22 x 80	24 x 80	27 x 80	30 x 80
12 x 90	14 x 90	16 x 90	18 x 90	20 x 90	22 x 90	24 x 90	27 x 90	30 x 90
12 x 100	14 x 100	16 x 100	18 x 100	20 x 100	22 x 100	24 x 100	27 x 100	30 x 100
12 x 110	14 x 110	16 x 110	18 x 110	20 x 110	22 x 110	24 x 110	27 x 110	30 x 110
12 x 120	14 x 120	16 x 120	18 x 120	20 x 120	22 x 120	24 x 120	27 x 120	30 x 120
		16 x 130	18 x 130	20 x 130	22 x 130	24 x 130	27 x 130	30 x 130
		16 x 140	18 x 140	20 x 140	22 x 140	24 x 140	27 x 140	30 x 140
			18 x 150	20 x 150	22 x 150	24 x 150	27 x 150	30 x 150
			18 x 160	20 x 160	22 x 160	24 x 160	27 x 160	30 x 160
			18 x 170	20 x 170	22 x 170	24 x 170	27 x 170	30 x 170
			18 x 180	20 x 180	22 x 180	24 x 180	27 x 180	30 x 180
			18 x 190	20 x 190	22 x 190	24 x 190	27 x 190	30 x 190
			18 x 200	20 x 200	22 x 200	24 x 200	27 x 200	30 x 200

Other lenghts on request.

Reference value of the torque according to NF EN 1090-2 standard.

M_r = k_m x d x F_p,C with km for class 2

The tightening torque must be applicated continually and without shock.

Torque tightening includes at least the two following parts/steps :

1. A first step of tightening : a torque wrench must be adjusted to a torque value of about :
   0,75 x M_r,i avec M_r,i = M_r,2 ou M_r,test
   This first step must be completed for all bolts in the same assembly before starting the second step.
2. A second step of tightening : the wrench must be adjusted to a torque value of :
   1,10 x M_r,i avec M_r,i = M_r,2 ou M_r,test

Please note :
The use of coefficient 1, 10 is equal to (1 + 1,65 V_k).



Nominal minimum preload F_p,C

F_p,C = 0,7 x f_ub x A_s (Value of F_p,C en [kN])

Diameter (mm)	12	14	16	18	20	22	24	27	30
Property class 8.8	47	64	88	108	137	170	198	257	314
Property classe 10.9	59	88	110	134	172	212	247	321	393

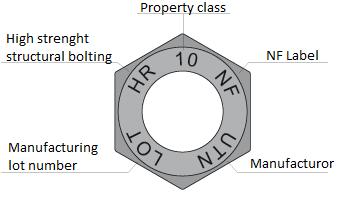

Identification

Deep’s table of HR bolts clamping according to standard NF EN 14399-3 (August 2005)

Diameters	12	14	16	18	20	22	24	27	30
Key (wrench) (mm) (s)	22	24	27	30	32	36	41	46	50
Angle’s quote (mm) (e)	23.91	27.12	29.56	32.95	35.03	39.55	45.20	50.85	55.37
Dm (mm)	22.96	25.56	28.28	31.48	33.52	37.78	43.10	48.43	52.69
Φ out Socket (mm)	(k) 33.40	(k) 35.70	(k) 39.50	(k) 43.20	(k) 45.70	(k) 50.70	(k) 57.00	(k) 63.20	(k) 68.20
No thread (P)	1.75	2	2	2.50	2.50	2.50	3	3	3.50
Head high (mm) (k)	7.95	9.25	10.75	12.40	13.40	14.90	15.90	17.90	19.75
Nut high (mm) (m)	10.80	12.80	14.80	15.80	18.00	19.40	21.50	23.80	25.60
Φ out washer (mm)	24	28	30	34	37	39	44	50	56
Deep washer (mm) (h)	3	3	4	4	4	4	4	5	5
Section As (mm²)	84.3	115	157	192	245	303	353	459	561
Deep’s clamping (mm) ts
40	11 à 21	8 à 19	2 à 17	2 à 15	2 à 13	2 à 12	4 à 9	2 à 7
50	21 à 31	18 à 29	12 à 27	10 à 25	6 à 23	4 à 19	4 à 19	2 à 17	6 à 14
60	31 à 41	28 à 39	22 à 37	20 à 35	16 à 33	10 à 29	10 à 29	h	6 à 24
70	41 à 51	38 à 49	32 à 47	30 à 45	26 à 43	20 à 39	20 à 39	12 à 37	10 à 34
80	51 à 61	48 à 59	42 à 57	40 à 55	36 à 53	30 à 49	30 à 49	22 à 47	20 à 44
90	61 à 71	58 à 69	52 à 67	50 à 65	46 à 63	40 à 59	40 à 59	32 à 57	30 à 54
100	71 à 81	68 à 79	62 à 77	60 à 75	56 à 73	50 à 69	50 à 69	42 à 67	40 à 64
110	81 à 91	78 à 89	72 à 87	70 à 85	66 à 83	60 à 79	60 à 79	52 à 77	50 à 74
120	91 à 101	88 à 99	82 à 97	80 à 95	76 à 93	70 à 89	70 à 89	62 à 87	60 à 84
130	101 à 111	98 à 109	92 à 107	90 à 105	86 à 103	80 à 99	80 à 99	72 à 97	70 à 94
140	111 à 121	108 à 119	102 à 117	100 à 115	96 à 113	90 à 109	90 à 109	82 à 107	80 à 104
150	121 à 131	118 à 129	112 à 127	110 à 125	106 à 123	100 à 119	100 à 119	92 à 117	90 à 114
160	131 à 141	128 à 139	122 à 137	120 à 135	116 à 133	110 à 129	110 à 129	102 à 127	100 à 124
170	141 à 151	138 à  149	132 à 147	130 à 145	126 à 143	120 à 139	120 à 139	112 à 137	110 à 134
180	151 à 161	148 à 159	142 à 157	140 à 155	136 à 153	130 à 149	130 à 149	122 à 147	120 à 144
190	161 à 171	158 à 169	152 à 167	150 à 165	146 à 163	140 à 159	140 à 159	132 à 157	130 à 154
200	171 à 181	168 à 179	162 à 177	160 à 175	156 à 173	150 à 169	150 à 169	142 à 167	140 à 164
ts mini = (lg max) + 4 P – 2 h					ts maxi = l – 1 P – m – 2 h

Deep’s table of HR bolts clamping according to standard NF EN 14399-3 (May 2015)

Diameters(d)			M12		(M14)		M16		(M18)		M20		M22		M24		M27		M30
Key (wrench) (mm) (s)			22		24		27		30		32		36		41		46		50
Angle’s quote (mm) (e)			23.91		27.12		29.56		32.95		35.03		39.55		45.20		50.85		55.37
Dm (mm)			22.96		25.56		28.28		31.48		33.52		37.78		43.10		48.43		52.69
Φ out Socket (mm)			(k) 33.40		(k) 35.70		(k) 39.50		(k) 43.20		(k) 45.70		(k) 50.70		(k) 57.00		(k) 63.20		(k) 68.20
No thread (P)			1.75		2		2		2.50		2.50		2.50		3		3		3.50
Head high (mm) (k)			7.95		9.25		10.75		12.40		13.40		14.90		15.90		17.90		19.75
Nut high (mm) (m)			10.80		12.80		14.80		15.80		18.00		19.40		21.50		23.80		25.60
Φ out washer (mm)			24		28		30		34		37		39		44		50		56
Deep washer (mm) (h)			3		3		4		4		4		4		4		5		5
Section As (mm²)			84.3		115		157		192		245		303		353		459		561

Deep’s clamping (mm) t_s2

Diameters(d)			M12		(M14)		M16		(M18)		M20		M22		M24		M27		M30		M36
l			ts2,min et ts2,max
nom.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
40	38.75	41.25	9	19			9	13
50	48.75	51.25	22	29	11	27	9	23			13	19	13	18
60	58.5	61.5	32	39	29	37	23	33	13	31	13	29	13	28	17	25	16	20
70	68.5	71.5	42	49	39	47	33	43	31	41	27	39	13	38	17	35	16	30	20	28
80	78.5	81.5	52	59	49	57	43	53	41	51	37	49	33	48	17	45	16	40	20	38
90	88.25	91.75	62	69	59	66	53	62	51	61	47	59	43	57	41	55	34	50	20	47	22	40
100	98.25	101.75	72	79	69	76	63	72	61	71	57	69	53	67	51	65	44	60	40	57	22	50
110	108.25	111.75			79	86	73	82	71	81	67	79	63	77	61	75	54	70	50	67	22	60
120	118.25	121.75			89	96	83	92	81	91	77	89	73	87	71	85	64	80	60	77	48	70
130	128	132			93	106	87	102	85	101	81	98	77	97	75	94	68	90	64	87	52	79
140	138	142			103	116	97	112	95	111	91	108	87	107	85	104	78	100	74	97	62	89
150	148	152			113	126	107	122	105	121	101	118	97	117	95	114	88	110	84	107	72	99
160	156	164			123	134	117	130	115	129	111	126	107	125	105	122	98	118	94	115	82	107
170	166	174													115	132	108	128	104	125	92	117
180	176	184													125	142	118	138	114	135	102	127
190	186	194													135	152	128	148	124	145	112	137
200	196	204													145	162	138	158	134	155	122	147
